閘閥按閥桿的構造，也可以說是按照結構形式，可以將其分為暗桿閘閥和明桿閘閥兩種。本文般德閥門為您介紹暗桿閘閥與明桿閘閥圖片。lLb般德閥門

暗桿閘閥lLb般德閥門

lLb般德閥門

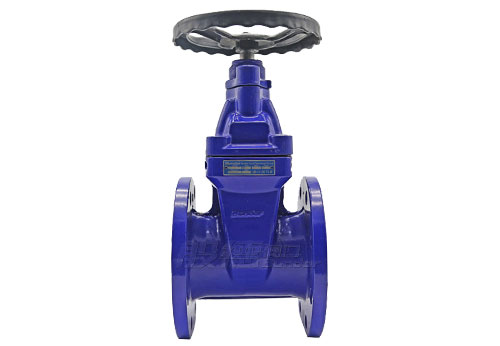

暗桿閘閥圖片lLb般德閥門

閥桿螺母在閥體內，與介質直接接觸，通過旋轉閥桿來啟閉閘板。lLb般德閥門

暗桿結構的優點是：閥門在啟閉時，總體高度不變，占用的安裝空間小，更適用于大口徑或安裝空間有限的環境中。如果必要的話，暗桿結構可安裝開閉指示器，以指示開閉程度。lLb般德閥門

暗桿結構的缺點是：閥桿螺紋不僅無法潤滑，而且直接接受介質侵蝕，容易損壞。lLb般德閥門

明桿閘閥lLb般德閥門

lLb般德閥門

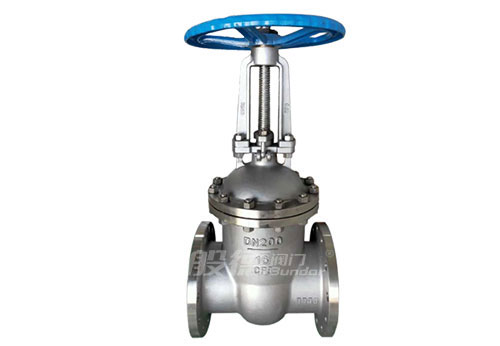

明桿閘閥圖片lLb般德閥門

閥桿螺母在閥蓋或支架上，閥門啟閉時，用旋轉閥桿螺母來實現閥桿的升降，從而開啟和關閉閘閥。明桿結構對閥桿的潤滑有利，開閉程度明顯，因此使用比較廣泛。但因?yàn)槊鳁U閘閥的閥桿外露，占用空間大，不適合用于室內。lLb般德閥門

暗桿閘閥和明桿閘閥的區別在于：lLb般德閥門

1、暗桿閘閥的閥桿跟隨手輪旋轉，不會上下移動，外露的只是一根桿，其螺母是固定在閘板上，通過螺桿的旋轉來提升閘板。明桿閘閥的提升螺桿（也叫閥桿）是外露的，螺母緊貼手輪且是固定的（不旋轉也不軸向移動），通過旋轉螺桿來提升閘板，螺桿與閘板只有相對的旋轉運動而無相對的軸向位移。說簡單點就是明桿閥門是閥瓣連著閥桿一起做上下運動，方向盤始終在固定點。lLb般德閥門

2、暗桿閘閥看不見絲杠，而明桿閘閥的絲桿外露，可以看見。lLb般德閥門
