本文為您介紹刀閘閥規格尺寸表大全。刀閘閥又稱刀型閘閥、刀門閘閥、漿液閥、泥漿閥，它的啟閉件是閘板，閘板的運動方向與流體方向相垂直，靠可以切割纖維材料的刀刃形閘板來切斷介質。閘板有兩個密封面,最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異,通常為50,楔式刀型閘閥的閘板可以做成一個整體，叫做剛性閘板。也可以做成能產生微量變形的閘板,以改善其工藝性,彌補密封面角度在加工過程中產生的偏差,這種閘板叫做彈性閘板。
閥體實際上不存在腔室，閘板在側面導向槽內升降，并由底部的凸耳緊壓在閥座上，如需達到較高的介質密封性時，可選用O形密封閥座實現雙向密封。刀閘閥具有較小的安裝空間，工作壓力低，不易堆積雜物，價格較低。
刀閘閥規格參數表
|
名稱 |
鑄鋼對夾刀閘閥 |
|
口徑范圍 |
DN50-DN400 |
|
公稱壓力 |
PN10 |
|
適用溫度 |
0℃～80℃ |
|
適用介質 |
糖漿、紙漿、污水、煤漿、灰、渣水混合物 |
|
閥體材質 |
WCB |
|
應用領域 |
化學、水處理、煤電廠、食品、造紙、石油 |
|
可選配置 |
閥體 |
DI/WCB/CF3/ CF3M/CF8/ CF8M |
|
閥座密封 |
橡膠/四氟/不銹鋼/硬質合金/PTFE |
|
|
閥板 |
WCB/201/CF3/ CF3M/CF8/ CF8M |
|
|
閥軸 |
Q235/201/CF3/ CF3M/CF8/ CF8M |
|
|
執行器 |
手輪/渦輪/電動/氣動 |

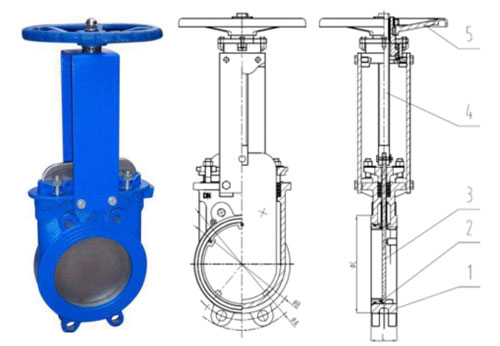

刀閘閥尺寸表（以PZ73X-10C刀閘閥為例）
|
公稱尺寸 |
PN10 |
|||
|
DN |
L |
ΦA |
ΦB |
ΦC |
|
50 |
48 |
165 |
125 |
102 |
|
65 |
48 |
185 |
145 |
122 |
|
80 |
51 |
200 |
160 |
138 |
|
100 |
51 |
220 |
180 |
158 |
|
125 |
57 |
250 |
210 |
188 |
以上為部分尺寸信息展示，更多刀閘閥詳細尺寸信息可咨詢般德閥門。
