球閥的結構圖及特點
發布時間：2022-03-14 14:38:06

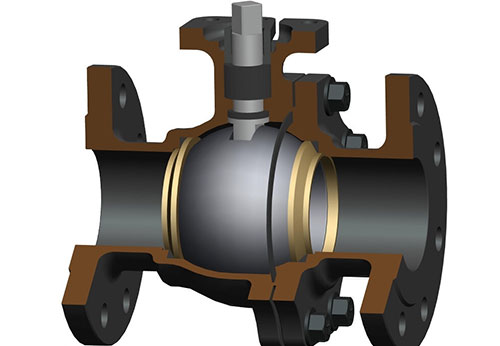

球閥是由旋塞閥演變而來，只需旋轉90°的操作和很小的轉動力矩就能實現開啟和關閉。球閥的閥體內腔是直通的，介質流通阻力接近為0。球閥的結構也比較簡單，有閥體、球體、閥座、閥桿、支架與驅動裝置組成。球閥的結構圖如下：
球閥按結構形式可分為：浮動球球閥、固定球球閥、彈性球球閥三種。
1. 浮動球球閥：球體是浮動的，在介質壓力作用下，球體能產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。這種結構球閥，廣泛用于中低壓管道上。
2. 固定球球閥：球體是固定的，受壓后不產生移動。通常在球體的上、下軸上裝有軸承，操作扭距小，適用于高壓和大口徑的閥門。
3. 彈性球球閥：球體是彈性的。球體和閥座密封圈都采用金屬材料制造，密封比壓很大，依靠介質本身的壓力已達不到密封的要求，必須施加外力。這種閥門適用于高溫高壓介質。
球閥特點有哪些？
1.具有最低的流阻（實際為 0）；
2.在工作時不會卡住，可應用于腐蝕性介質和低沸點液體中；
3.在較大的壓力和溫度范圍內，能實現完全密封；
4.可實現快速啟閉，且快速啟閉閥門時，操作無沖擊；
5.在全開和全閉時，球體和閥座的密封面與介質隔離，不會引起密封面的侵蝕；
球閥的結構圖和特點就為您介紹這么多，想要了解更多球閥知識，可以持續關注般德閥門官網，如果您需要采購球閥，可以點擊網站在線客服詢價。
